Tipos de Cables de Corriente IEC para Racks

Para llevar un estándar en la instalación de PDUs en los racks, generalmente se hacen compras de PDUs de 16 y 32 amperios, instalando 4 PDUs de 32 o 6 de 16 en función de las máquinas a instalar.

Las PDUs, por temas de seguridad, se instalan con el tipo de conector C13 y lógicamente los cables de corriente para servidores son C13 / C14.

Por otro lado, Se ha de tener presente que el cable IEC C13 / C14 solamente soporta hasta 10A de potencia, cosa que en servidores o switches grandes no es suficiente.

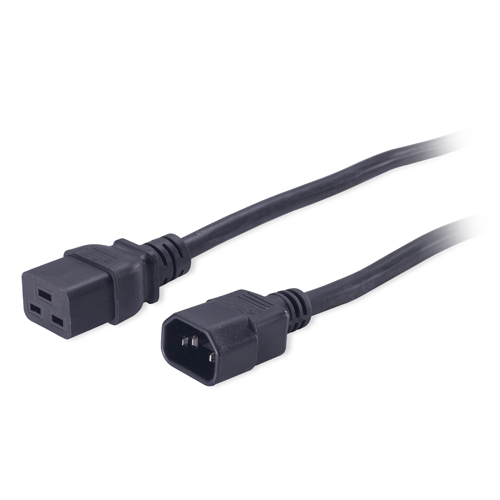

Cable C14 / C19Para “salir del paso” en ciertas ocasiones se puede instalar máquinas con cables C14 / C19, que nos permitirán conectar la máquina a PDUs con conexión tipo C13, aunque se ha de tener muy presente el amperage con el que se está trabajando.

En otras ocasiones, cuando la máquina no soporte el cable C13 / C14, se deberá cambiar la PDU para poder conectar cables C19 / C20 o bien para cables tipo Schuko que permiten un amperage de 16A.

Como se puede comprobar el cable eléctrico tambiés es una parte fundamental a tener presente en la instalación de las máquinas en el CPD, ya que, en función del consumo de las máquinas se requiere de uno u otro tipo.

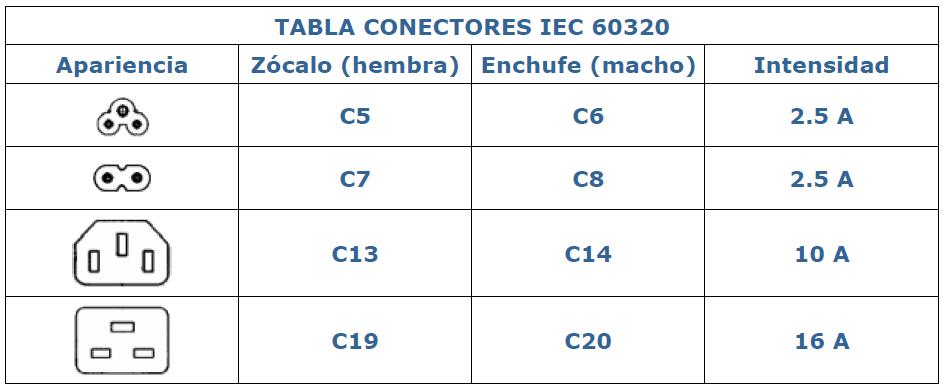

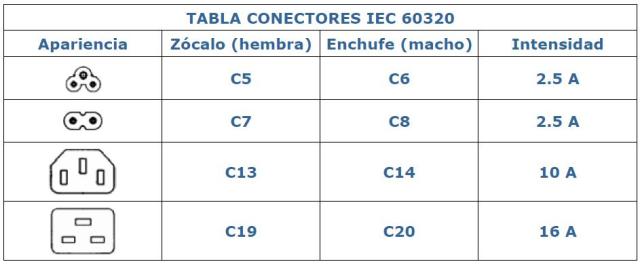

Como resumen anexo la siguiente tabla de conectores que siguen la normativa IEC-60320, normativa regulada por IEC (International Electrotechnical Comission) que define las formas de los enchufes así como la intensidad soportada por cada uno de los tipos. Esta normativa define los zócalos (hembra) y enchufes (macho) con un nombre tipo CX, en donde X es un número identificativo. Si el número es impar entonces el conector es un zócalo (hembra) y si es par entonces el conector es un enchufe (macho).

La tabla es una gentileza de Sebas.

Teneis más información sobre Cables eléctricos en:

–  APC Power Cords

International IEC 60320 Wiring Devices (PDF)

Enjoy!!!
